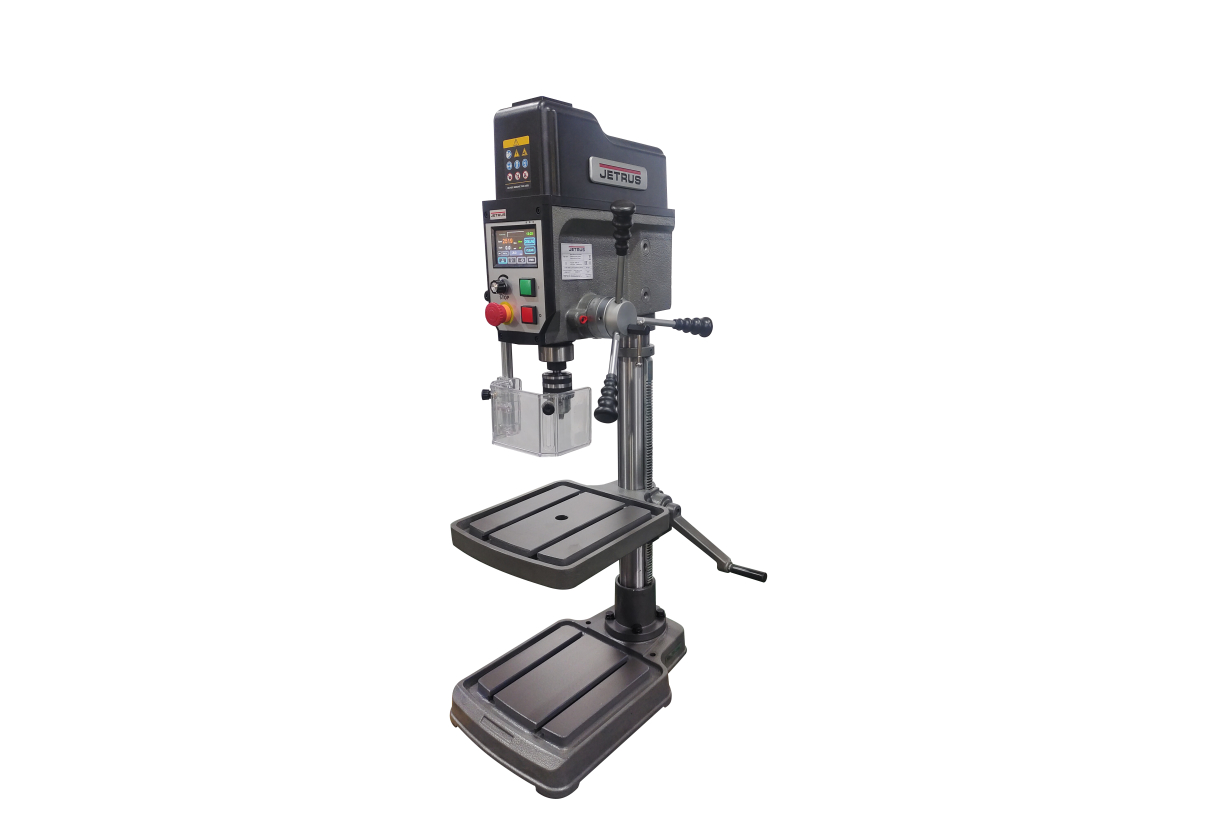

JETRUS TB-16V Вертикально-сверлильный станок для точных работ
Описание
Сверлильный станок JETRUS TB-16V - это современный и бюджетный аналог высокоточного немецкого станка FLOTT модели SB 15 Plus.
JETRUS TB-16V настольный станок промышленной серии, с подключением к промышленной сети в 400 вольт, с бесступенчатым приводом, предназначенный для точного сверления отверстий до 16мм и нарезания резьбы до М8. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.
Встроенная библиотека материалов предложит к выбору корректные режимы обработки, рекомендует число оборотов шпинделя в зависимости от диаметра инструмента, материала заготовки и режима сверления/резьбонарезания.
Пылевлагозащитная панель управления оснащена LCD-экраном для индикации частоты вращения шпинделя, выбранного инструмента, его диаметра, глубины сверления (заданное значение/текущее значение) и счетчика заготовок.
Вращение шпинделя осуществляется от асинхронного электродвигателя мощностью в 2400 ватт и имеет бесступенчатое электронное регулирование числа оборотов в диапазоне 250-3000 об/мин. Конус шпинделя МК2.
Станок имеет устойчивое чугунное основание повышенной жесткости с рабочим размером 520х345, на котором предусмотрены 2-Т образных паза с шириной 14 мм, для установки тисков, прижимных струбцин или других зажимных приспособлений. Расстояние между пазами 265 мм. Максимальное расстояние между шпинделем и основанием, составляет 600мм.
На основание установлена толстостенная колонна диаметром 73 мм.
Надежный зубчатый механизм перемещения стола с эксцентриковым зажимом, обеспечивает точное расположение и надежную фиксацию рабочего стола. Максимальное расстояние шпиндель-стол 355 мм. Точно отшлифованный рабочий стол размером 315х337 мм, с 2-мя Т-образными пазами шириной 14 мм и расстоянием между ними 260мм.
Ход пиноли шпинделя составляет 125 мм. Контроль глубины сверления осуществляется как с помощью шкалы на лимбе, так и с помощью точной цифровой индикации, с точностью до одной десятой миллиметра.
В целях обеспечения безопасной работы, на станке установлен прозрачный защитный экран большой площади с концевым выключателем.
Станок оснащен светодиодной подсветкой рабочей зоны станка, которая эффективно освещающими рабочую зону, без отвлекающей тени, а также лазерным указателем точки сверления.
Вес станка 96 кг.
Характеристики
| Напряжение, В | 400 |
| Максимальный диаметр сверления сталь, мм | 16 |
| Максимальный диаметр нарезания резьбы | M8 |
| Частота вращения шпинделя, об/мин | 250 - 3000 |
| Количество скоростей вращения шпинделя, шт | Бесступенчато (плавно) |
| Конус шпинделя | МК2 |
| Ход пиноли шпинделя, мм | 125 |
| Диаметр пиноли шпинделя | 52 |
| Вылет шпинделя, мм | 202 |
| Диаметр колонны, мм | 73 |
| Расстояние от шпинделя до стола, мм | 355 |
| Поворот стола вокруг колонны, град | 360 |
| Поворот сверлильной головки вокруг колонны | 360 |
| Расстояние шпиндель-основание, мм | 600 |
| Размер стола, мм | 315x337 |
| Размер Т-образного паза стола, мм | (2) 14х260 |
| Максимальный вес заготовки, кг | 25 |
| Размер основания, мм | 520х345 |
| Размер Т-образного паза основания, мм | (2) 14х265 |
| Мощность двигателя, кВт | 2,4 |
| Реверс шпинделя | есть |
| Устройство подачи СОЖ | нет |
| Автоподача | нет |
| Режим резьбонарезная | есть |
| Страна производителя | Китай |
| Длина, мм | 520 |
| Ширина, мм | 480 |
| Высота, мм | 1200 |
| Масса, кг | 96 |
Сверлильный станок JETRUS TB-16V - это современный и бюджетный аналог высокоточного немецкого станка FLOTT модели SB 15 Plus.
JETRUS TB-16V настольный станок промышленной серии, с подключением к промышленной сети в 400 вольт, с бесступенчатым приводом, предназначенный для точного сверления отверстий до 16мм и нарезания резьбы до М8. Благодаря высокому качеству исполнения деталей и механизмов, станок отличается хорошими показателями точности и долговечности и может применятся для серийного изготовления деталей.
Встроенная библиотека материалов предложит к выбору корректные режимы обработки, рекомендует число оборотов шпинделя в зависимости от диаметра инструмента, материала заготовки и режима сверления/резьбонарезания.
Пылевлагозащитная панель управления оснащена LCD-экраном для индикации частоты вращения шпинделя, выбранного инструмента, его диаметра, глубины сверления (заданное значение/текущее значение) и счетчика заготовок.
Вращение шпинделя осуществляется от асинхронного электродвигателя мощностью в 2400 ватт и имеет бесступенчатое электронное регулирование числа оборотов в диапазоне 250-3000 об/мин. Конус шпинделя МК2.
Станок имеет устойчивое чугунное основание повышенной жесткости с рабочим размером 520х345, на котором предусмотрены 2-Т образных паза с шириной 14 мм, для установки тисков, прижимных струбцин или других зажимных приспособлений. Расстояние между пазами 265 мм. Максимальное расстояние между шпинделем и основанием, составляет 600мм.
На основание установлена толстостенная колонна диаметром 73 мм.
Надежный зубчатый механизм перемещения стола с эксцентриковым зажимом, обеспечивает точное расположение и надежную фиксацию рабочего стола. Максимальное расстояние шпиндель-стол 355 мм. Точно отшлифованный рабочий стол размером 315х337 мм, с 2-мя Т-образными пазами шириной 14 мм и расстоянием между ними 260мм.
Ход пиноли шпинделя составляет 125 мм. Контроль глубины сверления осуществляется как с помощью шкалы на лимбе, так и с помощью точной цифровой индикации, с точностью до одной десятой миллиметра.
В целях обеспечения безопасной работы, на станке установлен прозрачный защитный экран большой площади с концевым выключателем.
Станок оснащен светодиодной подсветкой рабочей зоны станка, которая эффективно освещающими рабочую зону, без отвлекающей тени, а также лазерным указателем точки сверления.
Вес станка 96 кг.
Комплектация
- Сверлильный патрон 1-16 мм
- Реверс шпинделя
- Защитный экран
- Список запасный частей
